Kali Ini Saya akan berbagi tentang Cara Konfigurasi Mikrotik RB750
Pengertian :
Mikrotik RB750 adalah produk routerboard yang sangat mungil. Memiliki 5 buah port ethernet, dengan processor baru Atheros 400MHz. Sudah termasuk dengan lisensi level 4 dan adaptor 12V, tetapi mikrotik ini tidak dilengkapi dengan interfaces untuk wireless, sehingga harus menggunakan access point apabila ingin membuat wireless.
Latar Belakang :
Belajar Mengkonfigurasi Mikrotik RB750
Maksud & Tujuan :
Paham dalam melakukan konfigurasi Mikrotik RB750
Alat & Bahan :
1. WinBox
2. Kabel UTP tipe Straight
3. Mikrotik RB750
1. Pastikan Mikrotik tersambung ke PC dengan kabel UTP

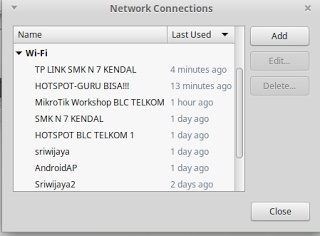

2. Masuk ke Network conections > Klik Add

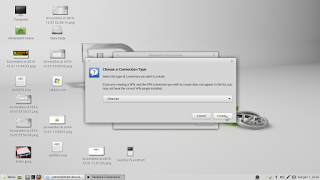

3. Pilih Ethernet > Create

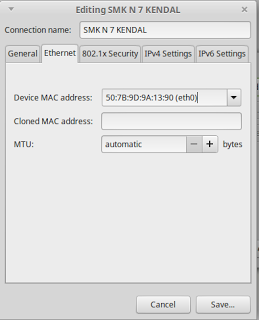

4. Isi Connection name terserah anda, Device Manager klik arah bawah pilih Mac address yang muncul > tab ke IPv4 settings

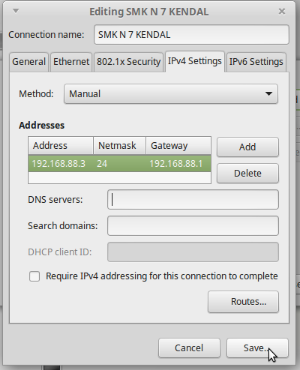

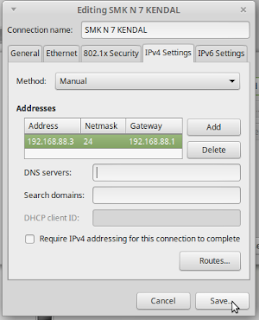

5. Pilih manual untuk “Method” isi address, Netmask, dan Gateway, contoh seperti yang ada di bawah
6. Buka Winbox > tab Neighbors > klik refresh > pilih Mac Address > klik Connect

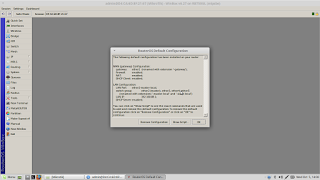

7. Pilih Remove Default jika muncul seperti ini
8. Jika sudah melakukan Remove Configuration maka koneksinya akan disconnect, jika sudah disconect buka lagi Winbox, kemudian masuk kembali

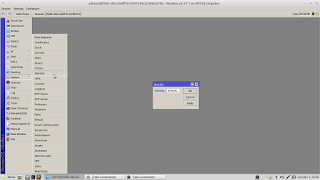

9. Pilih System > Identity > isi nama untuk identitas mikrotik > Apply Ok

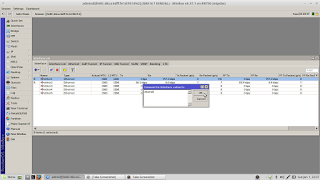

10. Pilih Interfaces, beri Comment pada setiap ether dengan mengklik icon warna kuning

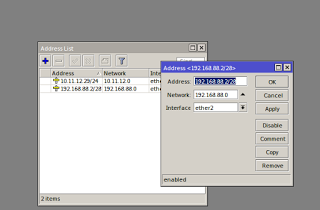

11. Masuk ke IP > addresses > isi address untuk setiap ethernya yang akan digunakan, dengan catatan untuk setiap Ip yang digunakan harus berbeda subnet atau berbeda di oktet ke tiga, untuk ether 1 bisa dikosongi saja karena akan mendapat ip otomatis dari internet

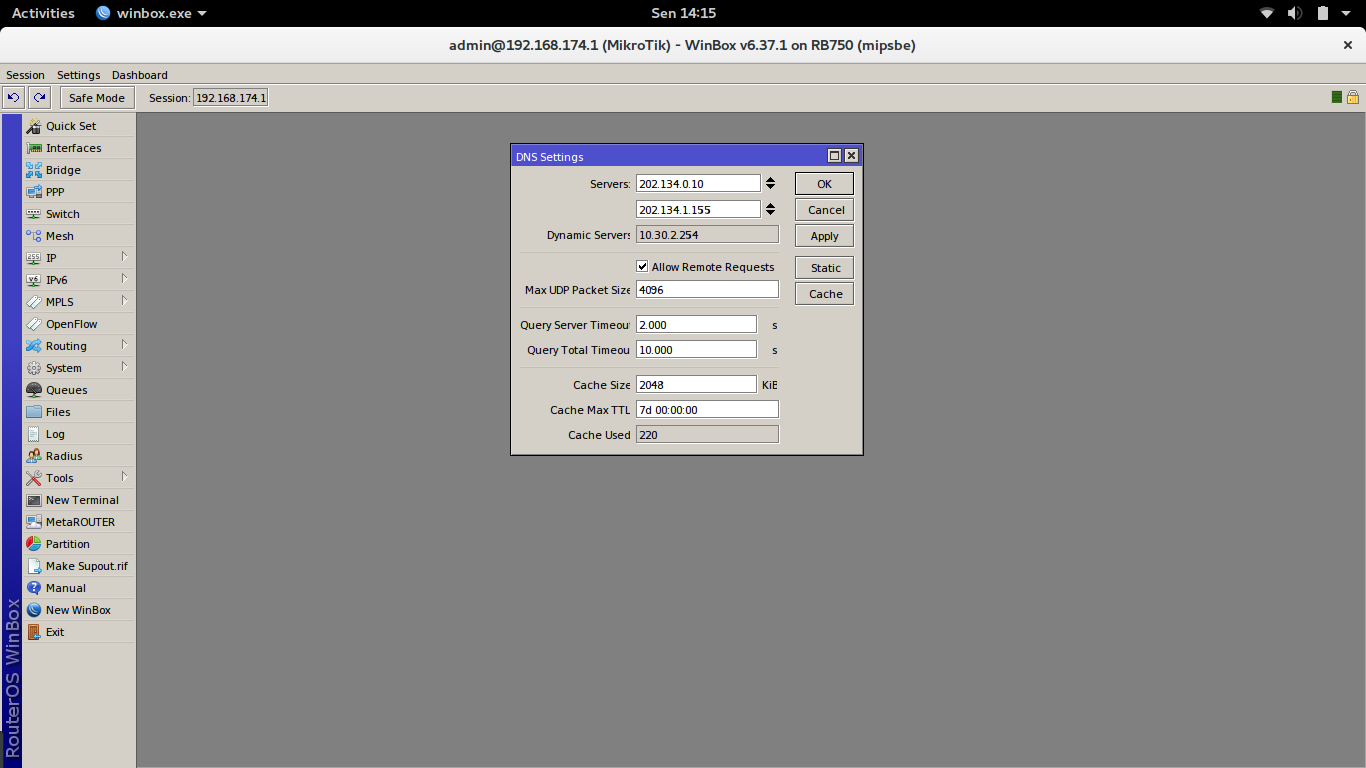

12. Masuk ke IP > DNS, kemudian isi dnsnya, disini saya menggunakan dns telkom, anda juga bisa menggunakan dns google, beri centang pada “Allow Remote Request”

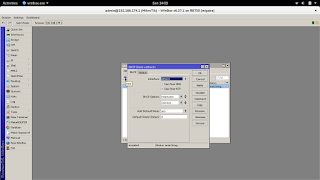

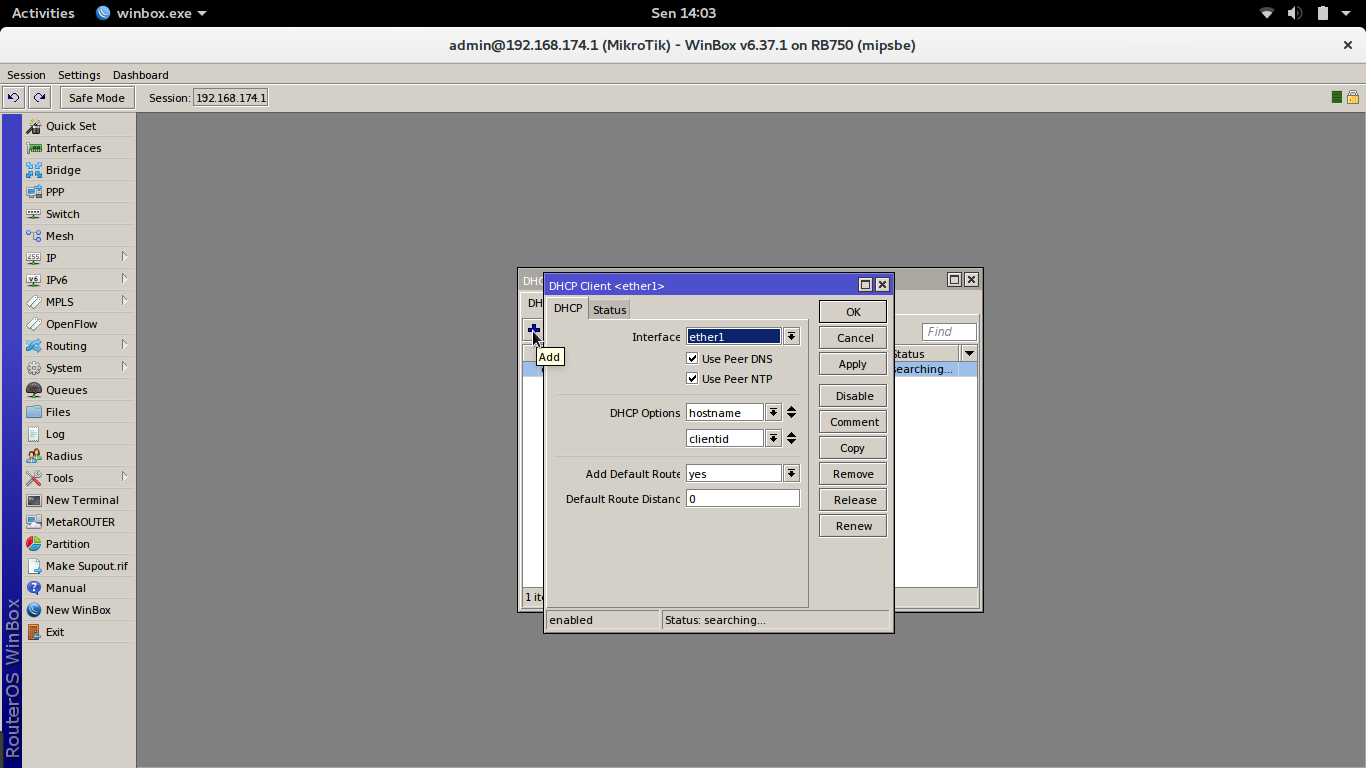

13. Masuk ke IP > DHCP Client > pilih Add > ether diisi interfaces yang menuju internet > Apply OK

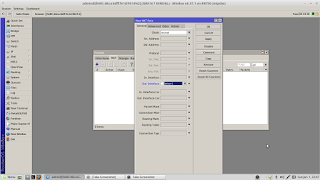

14. Kemudian kita mengatur Firewall NAT, pilih IP > Firewall > buka tab NAT > pilih add > pada Tab General isi Chain dengan “src-nat” pada out interfaces pilih interfaces yang menuju internet

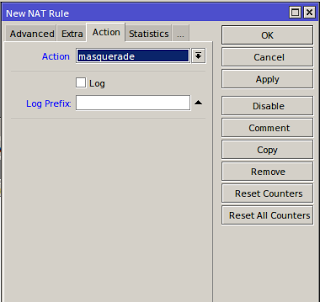

15. kemudian beralih ke tab Action isi action dengan “Masquerade”

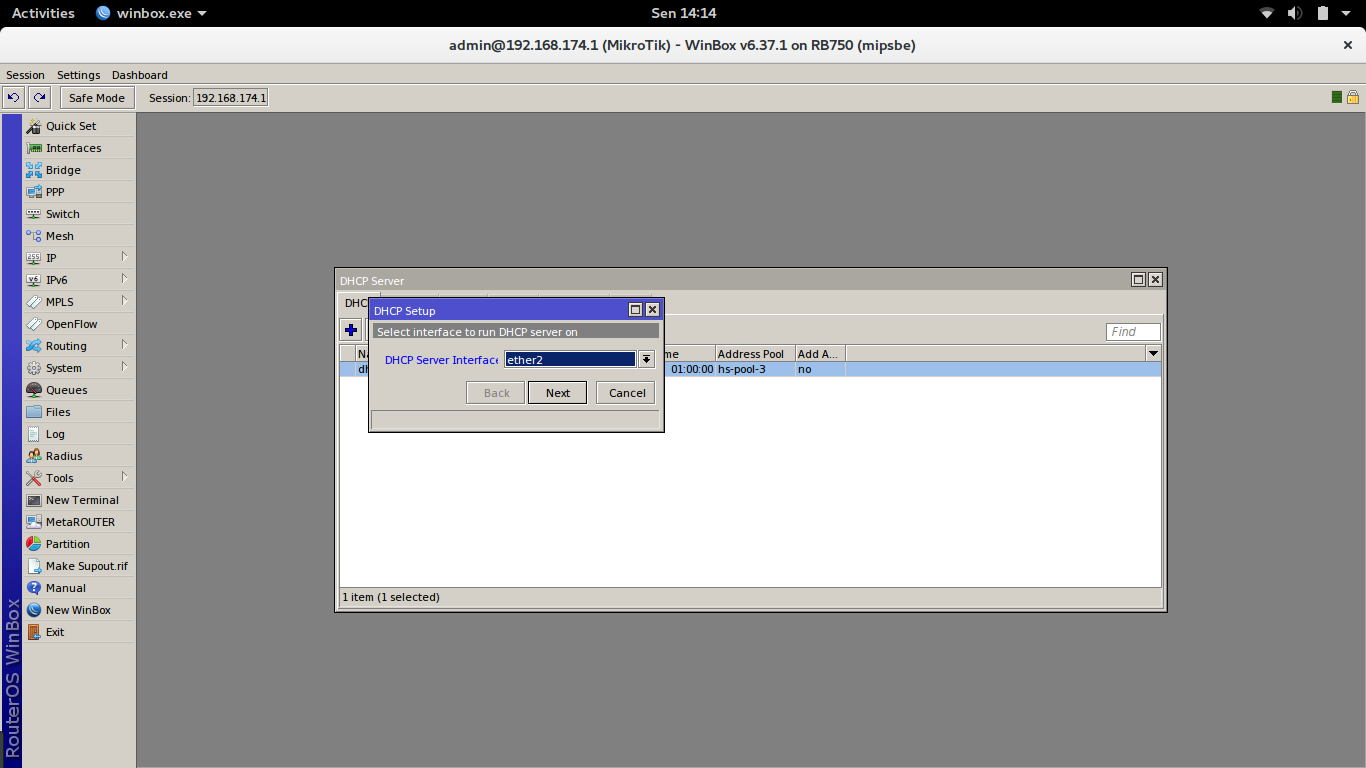

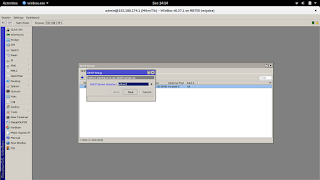

16. selanjutnya kita setting DHCP Server, masuk IP > DHCP Server > klik DHCP setup > interfaces isi ether yang dibutuhkan > klik next terus
17. Selanjutnya kita test ping jika anda sudah terkoneksi ke internet dengan membuka new terminal, kemudian ping ke 8.8.8.8 dan google.com, jika sudah mendapat koneksi internet maka hasilnya seperti dibawah ini
18. Konfigurasi mikrotik RB 750 telah selesai,
