KONFIGURASI VLAN TRUNK 2 MIKROTIK

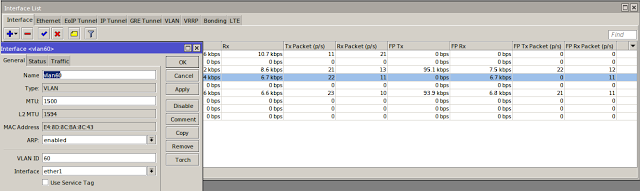

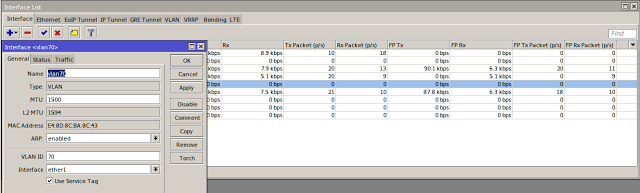

1. Buka winbox mikrotik dan login terlebih dahulu, selanjutnya buatlah VLAN.

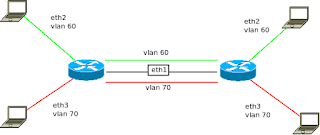

Sesuai dengan topologi yang anda buat, misal buat VLAN ID yaitu VLAN-60 dan VLAN-70.

disini saya membuat VLAN di eth1

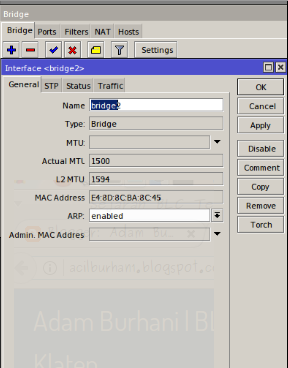

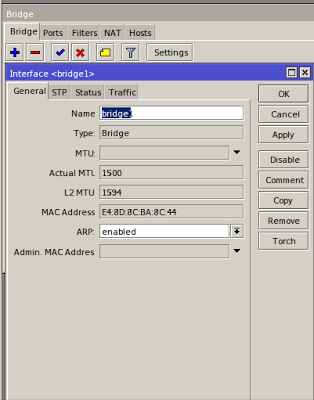

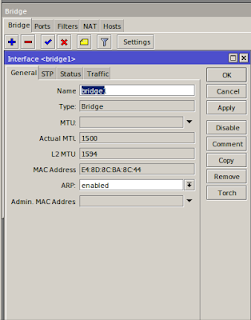

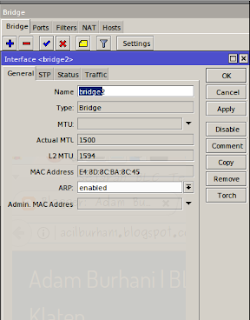

2. Setelah itu buat bridge dengan nama bridge1 dan bridge2.

bridge1 untuk vlan-60 dan bridge2 untuk vlan-70.

3. Selanjutnya pindah tab ke tab ports.untuk menambahkan port pada masing-masing bridge yang telah anda buat tadi. dan sesuai topologi diatas maka

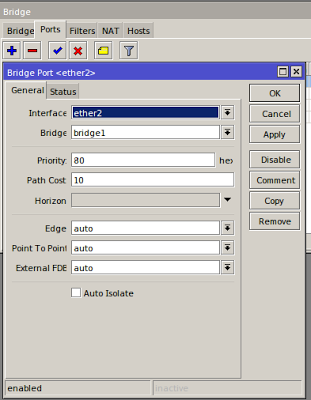

a) Bridge Eth. 2 dengan bridge1

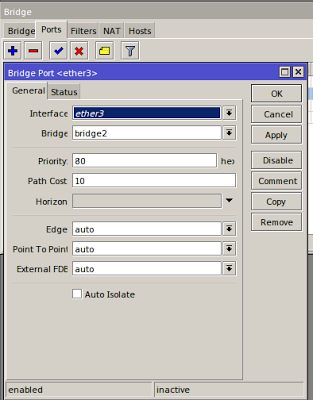

b) Bridge Eth. 3 dengan bridge2

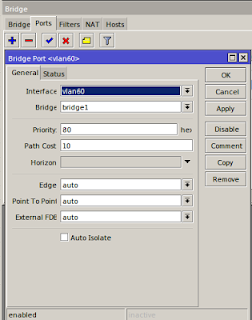

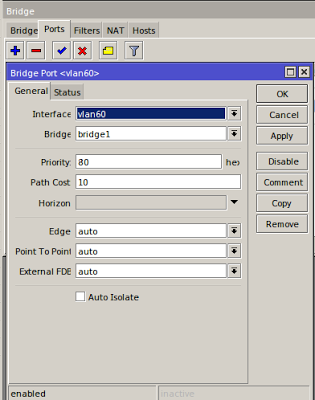

c) Bridge vlan-60 dengan bridge1

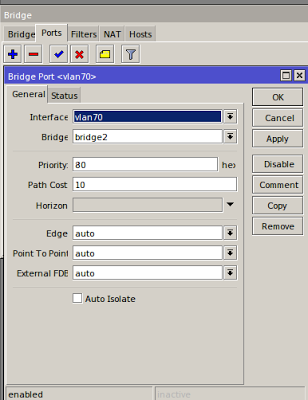

d) Bridge vlan-70 dengan bridge2

****

****
 ****

4. Lalu Coba dengan 2 laptop. misal 2 laptop tersebut akan tersambung lewat eth2.

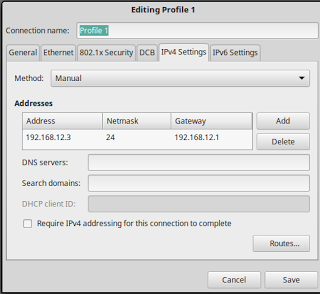

Lalu setting ip address di network connections.

dan setting iip sembarang yang penting antara laptop 1 dan 2 ip-nya masih satu subnet.

untuk gateway tidak diisi tidak apa-apa

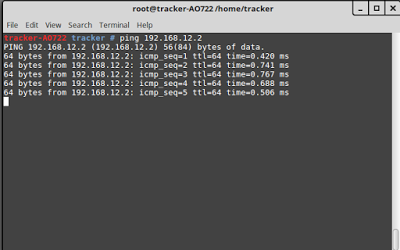

5. Lalu coba laptop 1 ping ke laptop 2 dan sebaliknya
