A. Pengertian
MRTG merupakan tool bawaan pada mikrotik yang difungsikan untuk memantau perubahan parameter - parameter pada setiap waktu. perubahan-perubahan itu berupa grafik up to date dan dapat di akses menggunakan webrowser.
B. Latar Belakang
MRTG merupakan sebuah tool penting yang sering digunakan NOC (Network Operating Center) untuk keperluan monitoring perangkat - perangkat jaringan dan trafik jaringan yang sedang berjalan.
C. Maksud & Tujuan
Memonitoring lalulintas data yang lewat sepanjang hari
D. Alat & Bahan
1. Mikrotik
2. PC Client
E. Tahap Pelaksanaan
- Buka mikrotik melalui WinBox

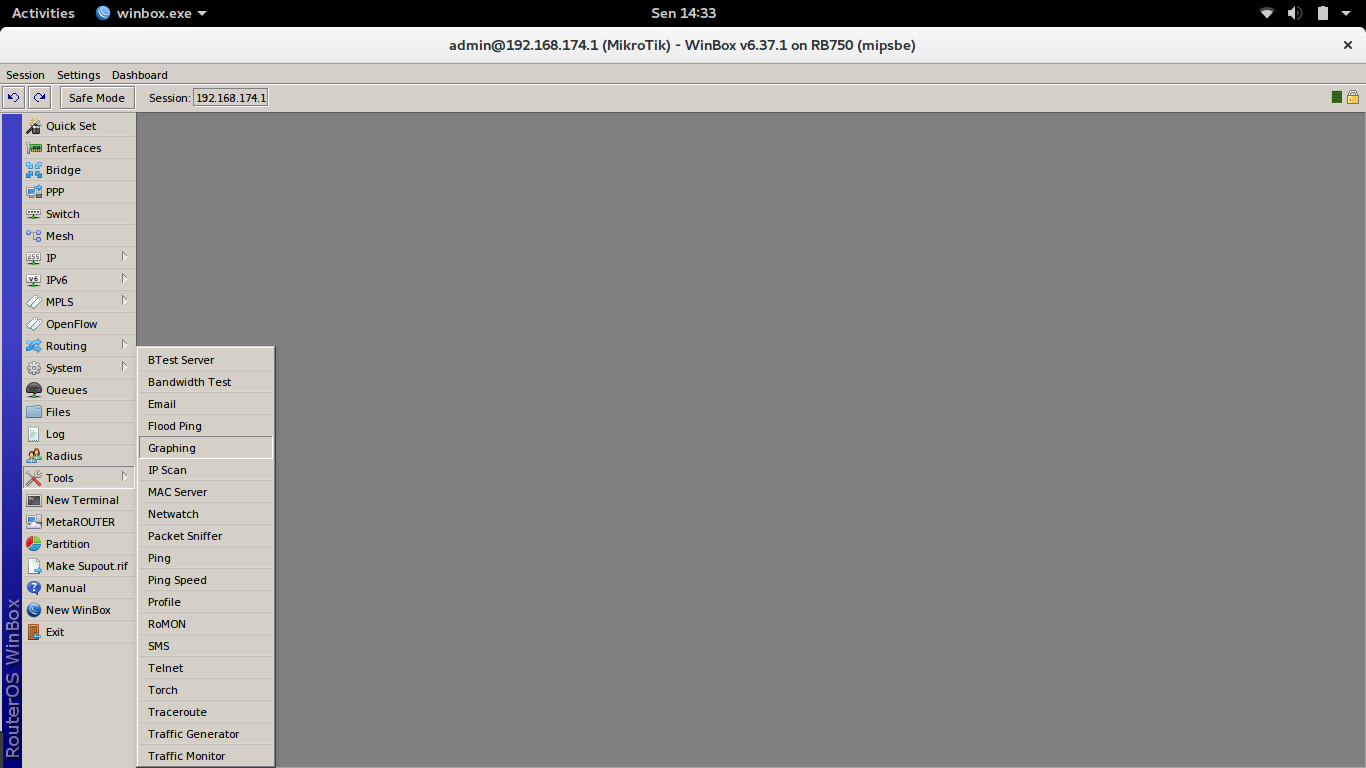

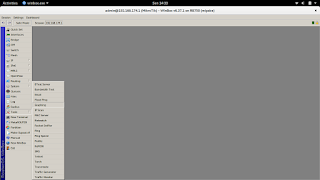

- Selanjutnya buka menu Tools > Graphing
Dengan tools graph, anda bisa melakukan monitoring terhadap beberapa parameter pada router dan menyajikannya dalam bentuk grafik. Grafik ini bisa dilihat dengan melakukan akses router via web, dengan format alamat http://[ip router]/graphs. Misal 192.168.88.1/graphs
By default, tool graph ini belum melakukan perekaman data apapun jika dilihat via web browser belum terdapat data apapun. Dibutuhkan pengaturan parameter apa saja yang akan direkam serta tambahan policy jika dibutuhkan. Kali ini saya coba untuk monitoring besarnya traffik pada salah satu interface yaitu ether3.

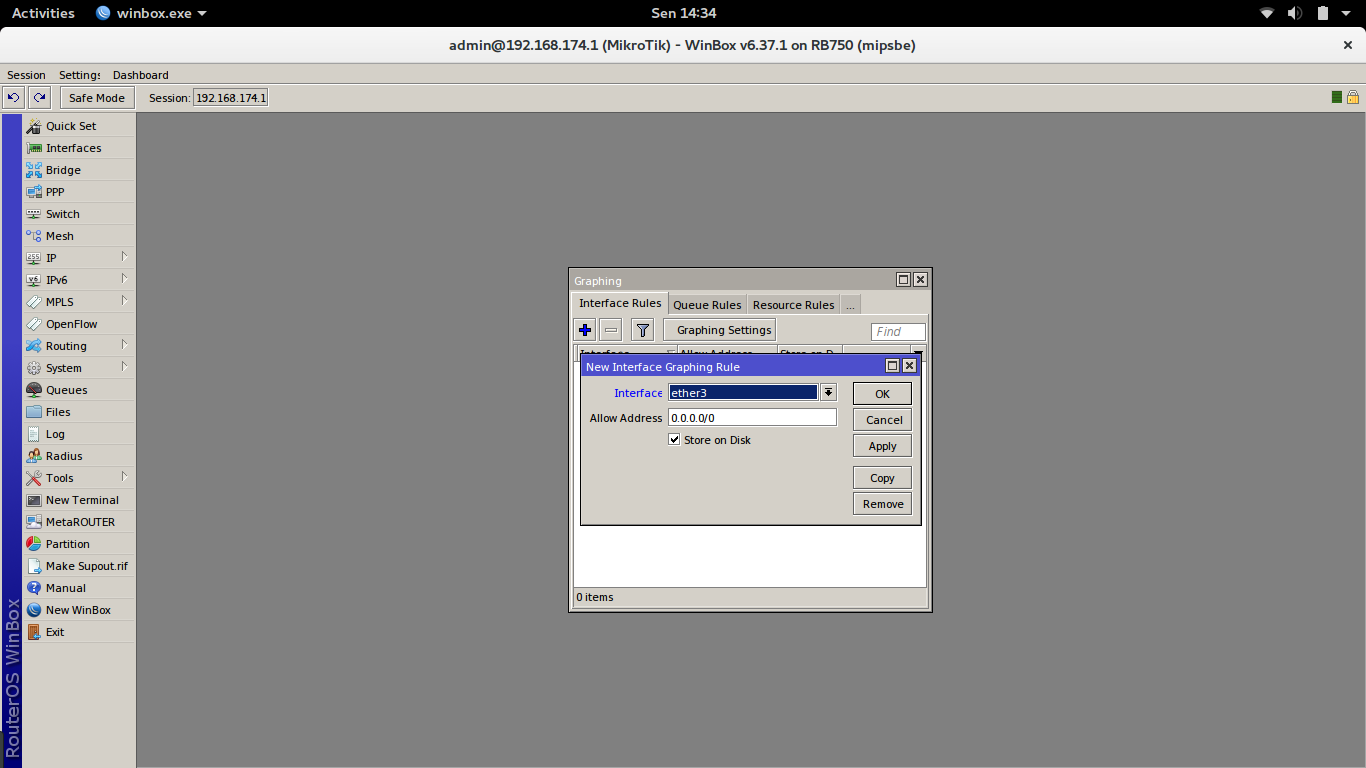

2. Set graphing setting pada Setting ini menentukan graph akan merekam data tiap berapa menit. Silahkan tambah interface ether5 pada tab “interface rule”

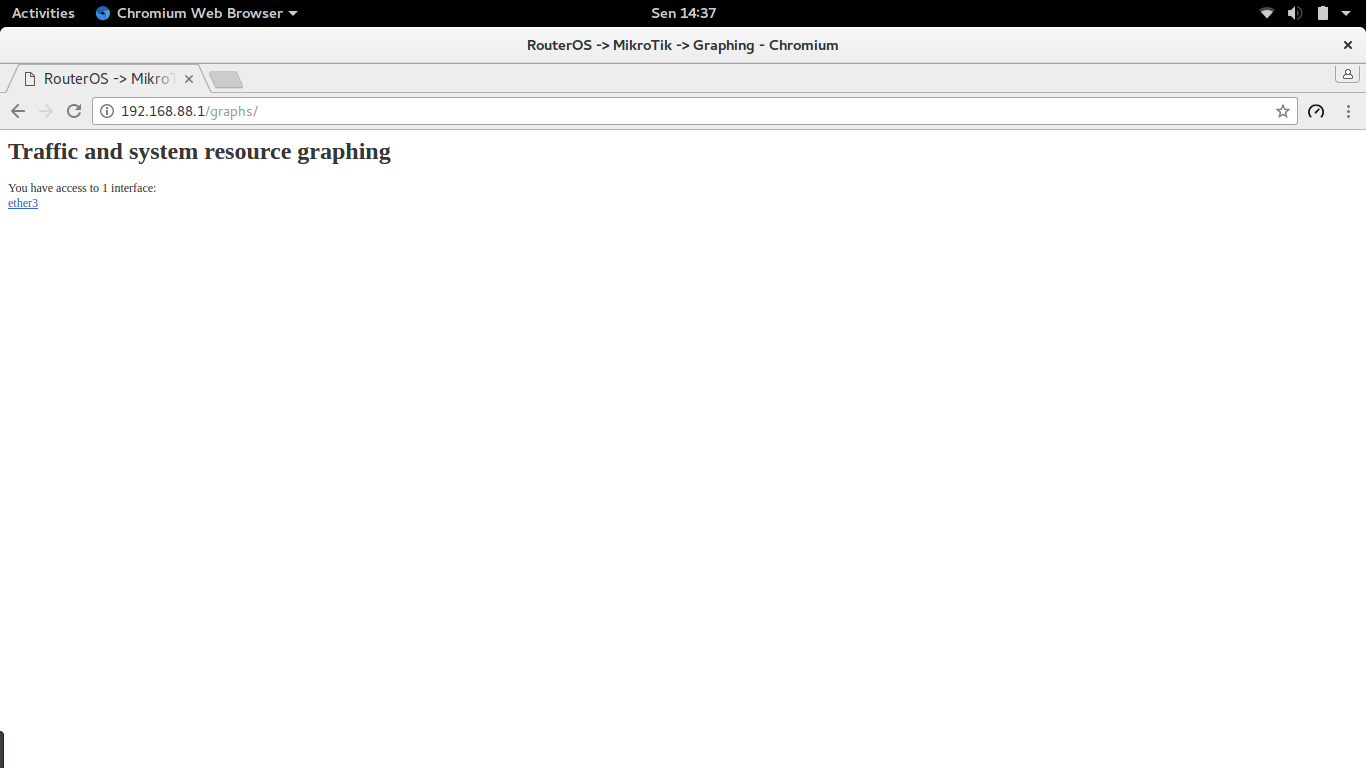

- Selanjutnya kita tunggu beberapa saat, kemudian kita akses melalui web browser, ketikkan “http;//iprouter/graphs” akan muncul link nama sesuai ether yang tadi disetting pada graph, klik pada link ether tersebut

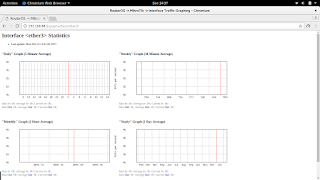

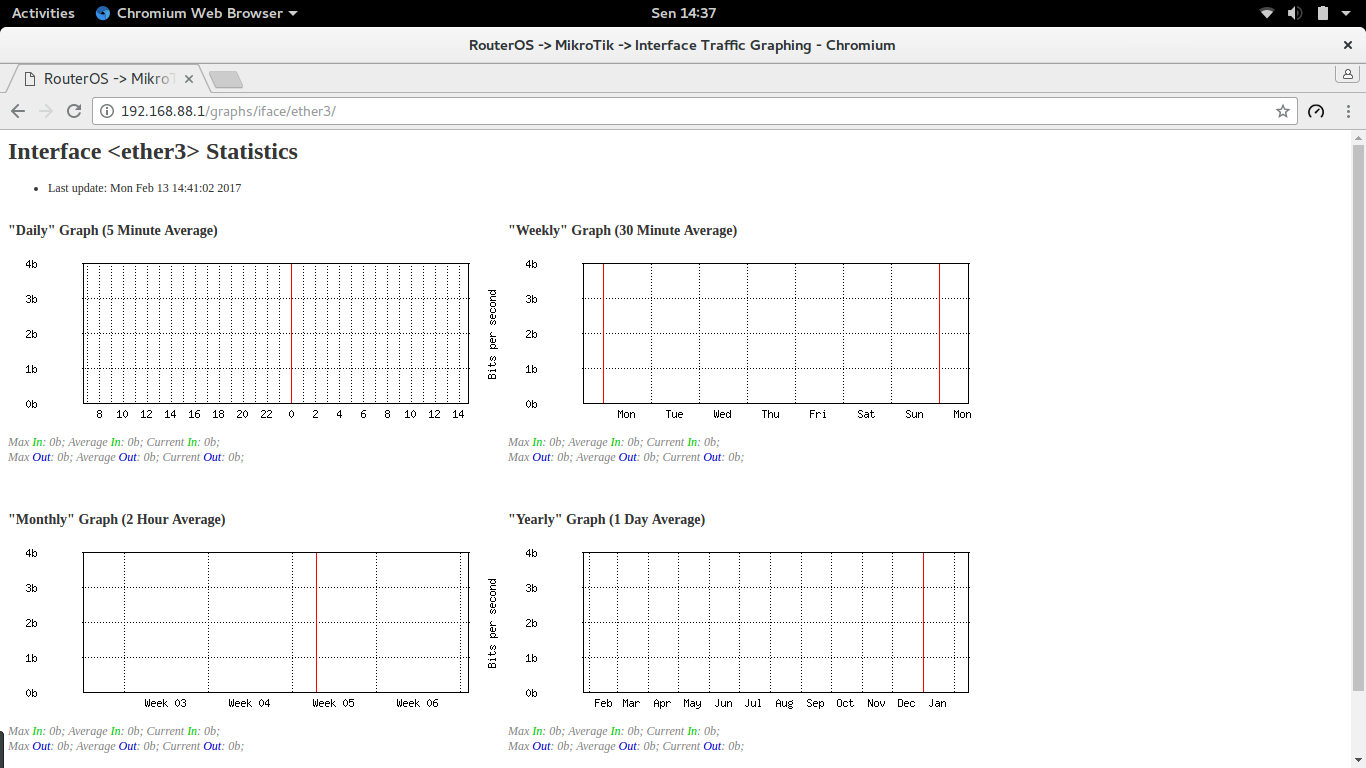

- Dan akan muncul tampilan MRTG
F. Kesimpulan
Pengaktifan tools MRGT/ Graphing pada mikrotik telah selesai, kita dapat melihat beberapa informasi yang di tampilkan seperti,
- Resource Usage ( CPU, Memory dan Disk Image)
- Traffic yang melewati interface
- Traffic yang melewati Queue / Manajemen Bandwith
